Quel ferraillage prévoir pour un linteau béton de 4 mètres ?

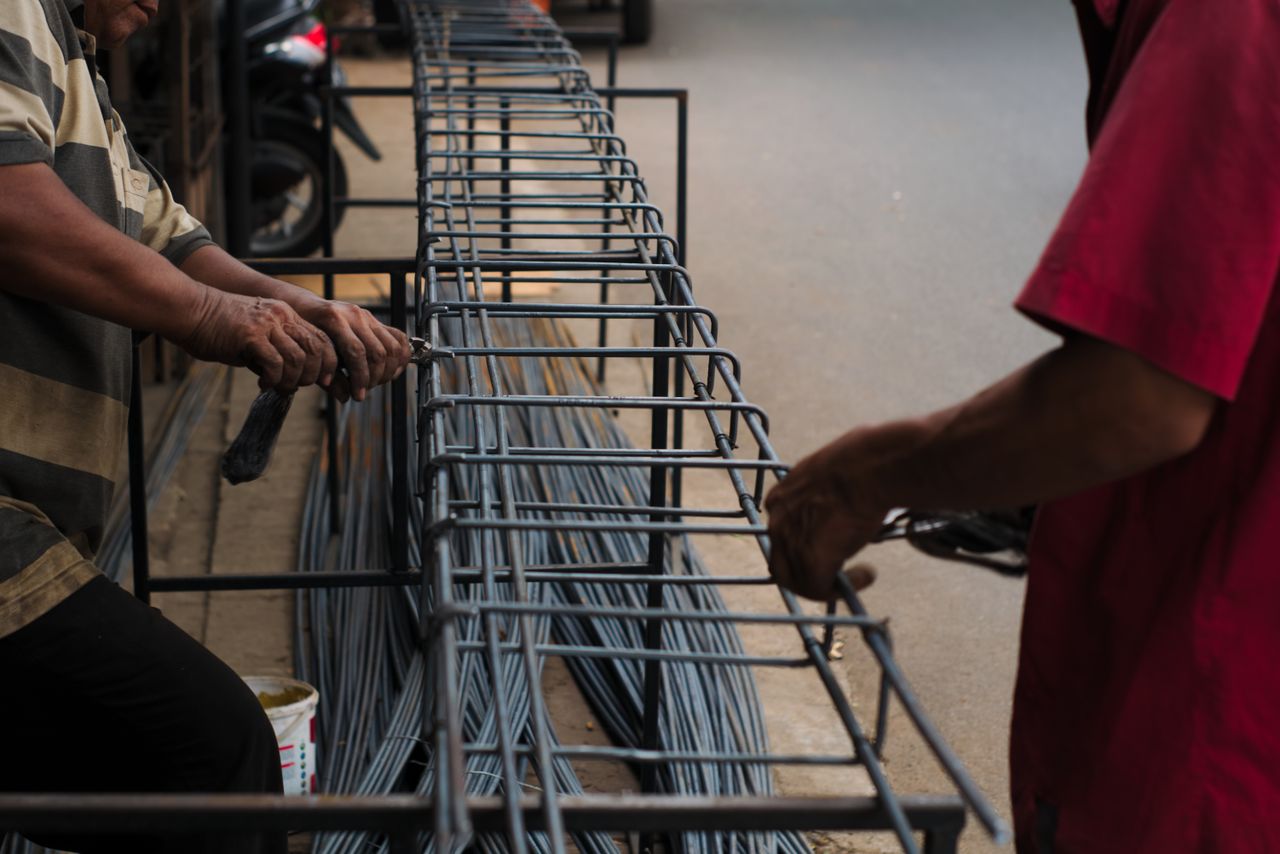

Un linteau en béton armé franchissant une ouverture de 4 mètres est un élément structurel important. Contrairement à un petit linteau au-dessus d’une porte ou d’une fenêtre étroite, son ferraillage ne peut pas être déterminé uniquement à partir de sa portée.
Il doit être dimensionné en fonction des charges réellement supportées, de la section du linteau, de la résistance du béton et de l’acier, de la longueur des appuis et de la configuration du bâtiment. La présence d’un plancher, d’un étage ou d’une toiture au-dessus de l’ouverture peut modifier considérablement les efforts.
Le ferraillage d’un linteau comprend généralement plusieurs éléments :
- des armatures longitudinales inférieures, principalement destinées à reprendre les efforts de traction dus à la flexion ;
- des armatures longitudinales supérieures ;
- des étriers ou cadres transversaux participant notamment à la reprise de l’effort tranchant et au maintien des aciers longitudinaux ;
- éventuellement des armatures supplémentaires au niveau des appuis ou dans certaines zones particulièrement sollicitées.
Pour une portée de 4 mètres, donner une composition standard du type « quatre fers de tel diamètre » serait donc trompeur. Deux linteaux de même longueur peuvent nécessiter des ferraillages très différents selon ce qu’ils supportent.
Le dimensionnement d’un linteau en béton armé relève notamment des principes de l’Eurocode 2, qui impose des vérifications de résistance, de déformation, de fissuration ainsi que des dispositions constructives concernant les armatures.
Quelles dimensions pour un linteau de 4 mètres ?
La section du linteau et son ferraillage sont indissociables. Augmenter simplement le diamètre des aciers ne permet pas toujours de compenser une poutre trop basse ou trop étroite.
La largeur est souvent déterminée en fonction de l’épaisseur de la maçonnerie et de la manière dont le linteau s’intègre dans le mur. Sa hauteur dépend davantage de la portée, des charges et des contraintes architecturales.
Des rapports entre portée et hauteur utile peuvent servir au prédimensionnement, notamment pour maîtriser les déformations. Ils ne constituent cependant pas une règle permettant de dimensionner définitivement un linteau.
À titre d’ordre de grandeur, une poutre simplement appuyée de 4 mètres peut rapidement nécessiter une hauteur de plusieurs dizaines de centimètres. La dimension exacte ne peut être arrêtée qu’après calcul.
La longueur totale du linteau est également supérieure à l’ouverture elle-même puisqu’il doit reposer de part et d’autre sur des appuis suffisamment résistants. La longueur d’appui nécessaire dépend des réactions transmises et de la résistance de la maçonnerie ou des éléments porteurs.
Il faut notamment vérifier que les charges concentrées aux extrémités du linteau ne provoquent pas l’écrasement ou la fissuration des appuis.
Un linteau de 4 mètres ne doit donc pas être conçu comme un simple élément posé sur deux extrémités de mur. La résistance de toute la chaîne porteuse doit être vérifiée.
Quel diamètre d’armatures choisir pour le linteau ?
Le diamètre des fers ne se choisit pas directement en fonction des 4 mètres de portée. Le calcul détermine d’abord la section totale d’acier nécessaire, puis cette section est répartie entre plusieurs barres en respectant les règles de disposition et d’espacement.
Les armatures principales inférieures sont particulièrement importantes dans le cas classique d’un linteau assimilable à une poutre simplement appuyée. Sous l’effet des charges verticales, la poutre fléchit : sa partie supérieure est principalement comprimée tandis que sa partie inférieure est mise en traction.
Le béton étant peu performant en traction, les armatures inférieures reprennent l’essentiel de cet effort.
Cela ne signifie pas pour autant qu’il suffit d’installer les fers les plus gros possibles. Le diamètre, le nombre et la position des barres doivent rester compatibles avec :
- la section du linteau ;
- la résistance de l’acier ;
- l’espacement minimal entre les armatures ;
- l’enrobage nécessaire ;
- les conditions d’ancrage ;
- la mise en place correcte du béton.
Des barres trop rapprochées peuvent notamment empêcher le béton de circuler correctement entre les aciers et rendre le compactage difficile.
L’Eurocode 2 prévoit par ailleurs une quantité minimale d’armatures longitudinales pour les poutres afin de maîtriser leur comportement après fissuration. Le dimensionnement peut évidemment conduire à une quantité d’acier nettement supérieure à ce minimum.
Il est donc préférable de raisonner en section d’acier calculée plutôt qu’en diamètre choisi empiriquement.
Comment calculer les charges supportées par le linteau ?
Avant de déterminer le ferraillage, il faut connaître les actions qui s’exercent sur le linteau. Cette étape explique pourquoi une simple indication de portée ne permet pas de choisir les armatures.
La première charge à considérer est le poids propre du linteau. À celui-ci peuvent s’ajouter le poids de la maçonnerie située au-dessus de l’ouverture et les charges provenant d’autres éléments de la construction.
Selon la configuration, le linteau peut notamment reprendre :
- le poids du mur situé au-dessus ;
- les charges d’un plancher ;
- les charges d’exploitation transmises par ce plancher ;
- une partie des charges de toiture ;
- des charges provenant de poutres ou d’autres éléments porteurs ;
- éventuellement certaines actions particulières liées à la construction.
La façon dont ces charges arrivent sur le linteau est tout aussi importante que leur valeur. Une charge uniformément répartie sur quatre mètres ne produit pas les mêmes sollicitations qu’une charge ponctuelle importante placée au milieu de la portée.
À partir de ces données, le calcul structurel permet notamment de déterminer le moment fléchissant et l’effort tranchant. Le moment est déterminant pour dimensionner les armatures longitudinales, tandis que l’effort tranchant intervient notamment dans la vérification et le dimensionnement des armatures transversales.
Les combinaisons de charges doivent également intégrer les coefficients de sécurité prévus par les règles de calcul applicables.
Attention à la maçonnerie située au-dessus
Dans certaines configurations, une partie des charges de maçonnerie peut se redistribuer autour de l’ouverture grâce à un phénomène de voûte. Mais cette possibilité dépend de la géométrie du mur, de sa hauteur, de sa constitution et des autres charges.
Il ne faut donc pas déduire arbitrairement la totalité ou une partie du poids du mur sous prétexte qu’un effet de voûte pourrait se produire.
Le calcul doit correspondre à la configuration réelle du bâtiment.
Quelle disposition des aciers garantit la résistance ?
La quantité d’acier n’est qu’une partie du problème. Pour fonctionner correctement, les armatures doivent être placées aux bons endroits et correctement ancrées dans le béton.
Dans un linteau classique simplement appuyé, les principales armatures de traction sont situées dans la partie basse de la poutre, tout en respectant l’enrobage réglementaire. Des aciers longitudinaux sont également disposés dans la partie supérieure.
Les étriers entourent les armatures longitudinales et forment avec elles une cage de ferraillage.
Une attention particulière doit être accordée aux extrémités. Les barres principales doivent être suffisamment ancrées au-delà des zones où elles sont sollicitées pour que leurs efforts puissent être transmis au béton. Une barre qui s’arrête trop tôt peut compromettre le fonctionnement prévu par le calcul.
Les longueurs d’ancrage dépendent notamment du diamètre des armatures, des caractéristiques de l’acier et du béton ainsi que des conditions d’adhérence. Elles ne doivent donc pas être déterminées à partir d’une valeur approximative valable dans tous les cas.
Respecter l’enrobage des armatures
Les fers ne doivent jamais être placés directement contre le coffrage. Une couche suffisante de béton doit les séparer de la surface extérieure.
Cet enrobage joue plusieurs rôles : il assure la bonne transmission des efforts entre l’acier et le béton, protège les armatures contre la corrosion et contribue à leur protection en cas d’incendie.
L’enrobage requis dépend notamment des conditions d’exposition et des exigences de durabilité et de résistance au feu.
Des cales spécialement prévues pour le béton armé permettent de maintenir correctement la cage pendant le coulage. Des armatures bien calculées mais déplacées lors du bétonnage peuvent ne plus travailler comme prévu.
Faut-il poser des étriers dans un linteau béton ?
Les étriers, également appelés cadres ou armatures transversales, jouent un rôle essentiel dans de nombreuses poutres en béton armé.
Ils participent notamment à la reprise des efforts de cisaillement lorsque le calcul l’exige et maintiennent les armatures longitudinales à leur position pendant la réalisation du linteau.
L’effort tranchant est généralement particulièrement important à proximité des appuis. Le dimensionnement peut donc conduire à prévoir une disposition des étriers adaptée aux efforts rencontrés le long de la poutre.
Leur diamètre et leur espacement ne sont pas choisis arbitrairement. L’Eurocode 2 encadre notamment la quantité minimale d’armatures transversales dans les poutres ainsi que leurs espacements.
En règle générale, plus l’espacement entre les étriers diminue, plus la quantité d’armatures transversales présente sur une longueur donnée augmente. Mais resserrer les étriers sans calcul ne constitue pas une méthode de dimensionnement.
Les cadres contribuent également à maintenir les différentes barres de la cage. Ils doivent être façonnés, positionnés et attachés de façon à ne pas se déplacer pendant la mise en place et la vibration du béton.
Pour une portée importante comme 4 mètres, il serait donc imprudent de supprimer les étriers sur la seule base d’une règle empirique. Leur nécessité et leur dimensionnement doivent être vérifiés avec l’ensemble de la poutre.
Quand faire appel à un ingénieur structure ?
Pour une ouverture de 4 mètres dans un mur porteur, le recours à un professionnel compétent en calcul de structure est fortement recommandé. L’enjeu dépasse largement le choix entre des fers de différents diamètres.
Cette précaution devient particulièrement importante lorsque le linteau supporte un étage, un plancher, une toiture, plusieurs niveaux de maçonnerie ou des charges ponctuelles importantes.
Une étude structurelle permet de déterminer notamment :
- la section nécessaire du linteau ;
- la classe de béton adaptée ;
- la section et la disposition des armatures longitudinales ;
- les étriers et leur espacement ;
- les longueurs d’ancrage ;
- la longueur et la résistance des appuis ;
- les conditions d’étaiement pendant les travaux ;
- les vérifications de flèche et de fissuration.
Le professionnel peut également vérifier les jambages ou murs situés aux extrémités de l’ouverture. Cette étape est indispensable car un linteau suffisamment résistant peut malgré tout poser problème si les éléments qui reçoivent ses réactions d’appui sont insuffisants.
L’intervention d’un spécialiste est d’autant plus importante lorsqu’il s’agit de créer une nouvelle ouverture dans un bâtiment existant. Avant même le coulage du linteau, il faut assurer la stabilité temporaire de la structure pendant la démolition du mur et la réalisation des nouveaux appuis.
Pour un linteau béton de 4 mètres, il n’existe donc pas de ferraillage universel à reproduire. Le bon ferraillage est celui issu du calcul des charges et des vérifications de la section, des armatures, des appuis et des déformations. Des règles de prédimensionnement peuvent aider à envisager la faisabilité du projet, mais elles ne doivent pas remplacer une étude structurelle lorsque le linteau participe à la stabilité d’un bâtiment.
